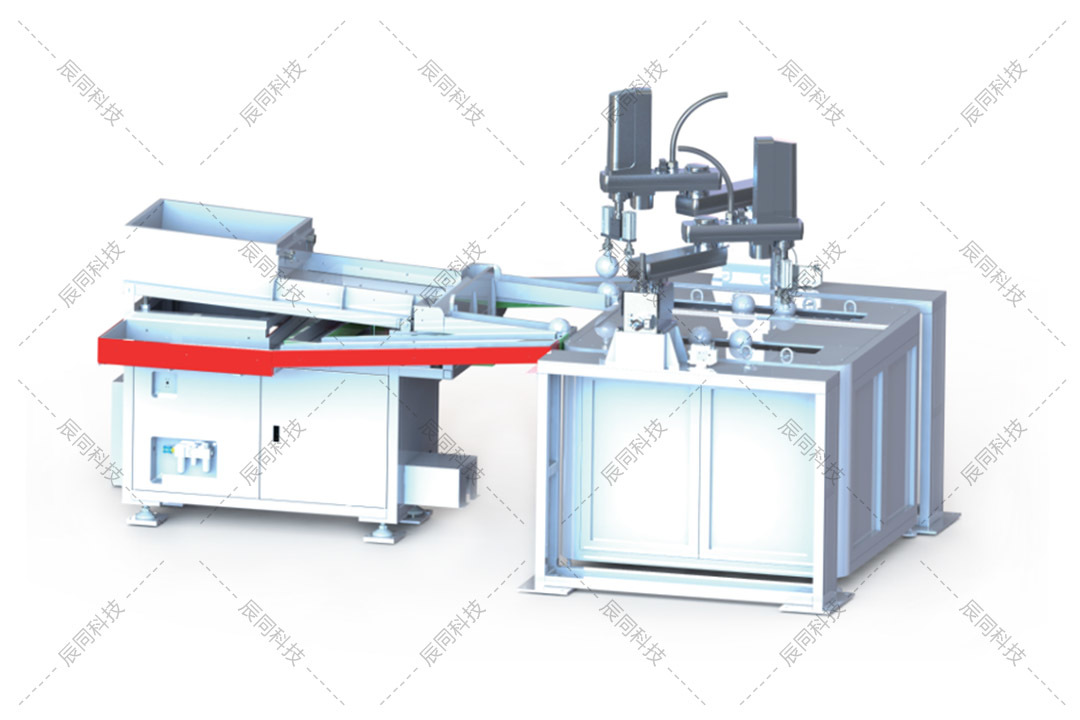

鋼球全自動水浸超聲波探傷裝備CTB4090-8

CTB4090-8用于檢測Φ40-Φ90的風電鋼球，該系列設備在實現多工位全自動上料、在線檢測與分選、全自動下料、在線産能統計、在線良率統計等一站式報表功能的基礎上，選配MES接入功能，為風電鋼球生産的智能檢測與智能制造提供無限可能。

所屬分類：

全自動鋼球滾動體水浸探傷

關鍵詞：

超聲檢測丨視覺檢測丨轉軸專用設備丨自動化

産品咨詢：

0513-69963095

産品詢價

相關産品

産品描述

四工位大球超聲筆探傷機 半水浸耦合方式,探頭至于下方，非接觸式，探頭無磨損，共有4個工位同時探傷，效率高。采用子午線展開機構，四周機器人自動上下料。本設備主要由探傷系統、機械傳動系統、電器系統水循環系統和控制系統等組成。

八工位大球超聲波探傷機 全水浸耦合方式，探頭無磨損。

- 獨特的子午線展開機構，國内首創

- 具備周面徑向入射的縱波檢測和周面弦向入射的橫波檢測

- A、C-掃描實時圖像顯示,數據可存儲

- 自動分揀缺陷鋼球

- 平均檢測速度8-12隻/分鍾(鋼球直徑60mm)本系統适用于成品或半成品鋼球(直徑40-95mm)的自動化檢測。可一次性檢測鋼球的内部缺陷和近表面缺陷。

産品參數

功能	實現球類超聲波探傷檢測和NG品自動分揀
檢測靈敏度	FBHΦ0.4mm,深0.5mm
其他要求	工件表面清潔及粗加工産品
檢測範圍	Φ40-90mm	漏檢率	0
檢測速度	40s/pcs	誤檢率	≤3%
設備電源	220V,50Hz	設備氣源	0.5-0.8MPa
系統工作環境	溫度(5~30)°C 濕度<70%	設備尺寸	400020001600mm
其他特性	實時顯示檢測狀态	接地電阻	≤2Ω
