一、風電設備無損檢測技術研究現狀
風力發電作為可再生清潔能源的重要部分，近年來一直呈高速發展趨勢。我國已成為全球風電裝備最大的生産國和消費國，全國各地都加快了風力發電設施的建設步伐，但在風力發電設備的運行過程中,很容易出現各種各樣的設備故障問題，既影響風力發電系統的正常運行，還可能形成嚴重安全隐患。因此，大力發展我國風電設施無損檢測技術，加快研發具有自主知識産權核心技術，對于促進我國風力發電事業的可持續發展具有重要意義。

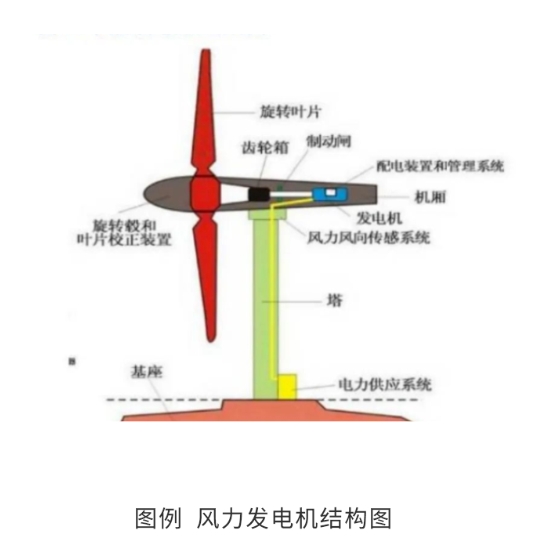

二、風力發電機構各環節失效原因及研究成果

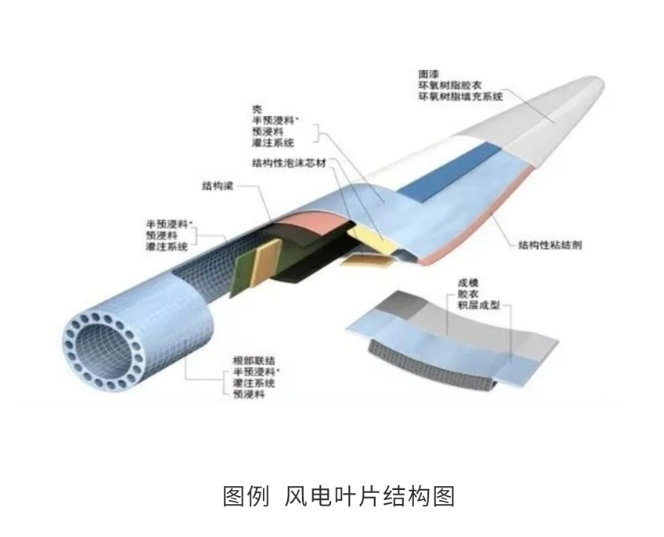

· 風力葉片的失效分析和檢測
濕度、疲勞、突然的強風和雷擊都可能造成風力渦輪葉片的損壞，風電葉片要承受拉、壓、彎、扭等載荷作用，引起風電葉片結構的損傷累積和失穩破壞。在風力發電場，不同渦輪機間的氣動幹擾可能會給葉片帶來過度的負荷，使得懸臂葉片上的撓度和應變過大而造成失效。因此，對葉片健康監控的關鍵在于實時地對葉片的運行狀況進行檢測。
英國紐卡斯爾大學和南京航空航天大學的團隊(以下簡稱紐大和南航聯合團隊)在研究中曾将新型傳感器嵌入風力渦輪葉片中，以便在葉片失效之前對葉片機構中的性能變化和損壞情況進行實時檢測。并且采用脈沖渦流激勵，針對複合材料進行紅外熱成像技術研究，成功識别出缺陷的類型特征。

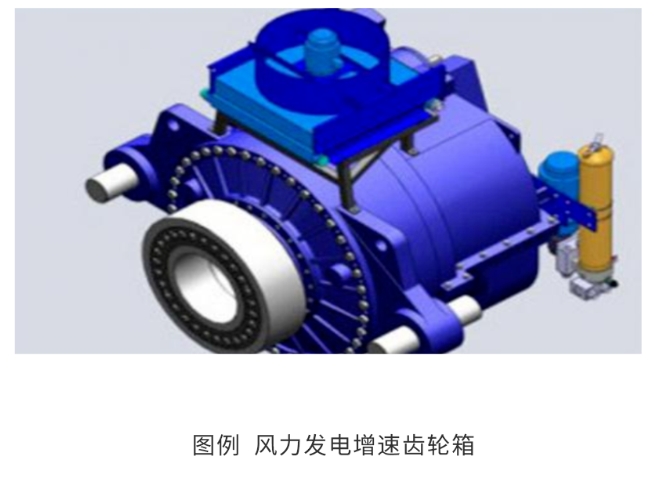

· 齒輪箱的失效原因分析和檢測
風力渦輪的齒輪箱主要由高強度的鍛鋼件和球墨鑄鐵件原材料等制成。齒輪箱主要由承受循環載荷的回轉部件組成，易受到循環載荷導緻的疲勞和磨損損傷。此外，腐蝕性的海洋環境及風力變化導緻的應力也會造成與之相關的腐蝕開裂。這些損傷和開裂都會導緻整個傳動系統的失效。
齒輪箱的無損檢測是在不影響其性能的基礎上檢測材料狀态和性能評估的可行方法。紐大和南航聯合研究團隊針對齒輪箱的缺陷測技術進行了大量研究，采用的手段包括渦流檢測、脈沖渦流和電磁巴克豪森噪聲、磁粉探傷、漏磁檢測等多種電磁檢測手段。聯合團隊采用電磁巴克豪森噪聲技術，在齒輪的應力分布和微觀結構檢測方面進行了大量的研究工作，并在英國國家齒輪測量試驗室(NGML)得到了工程應用。

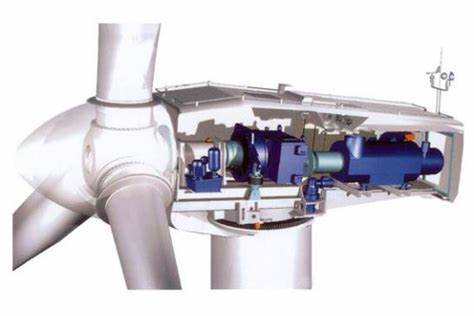

· 發電機和電力電子設備的監測
發電機包含電磁部分和諸多電力電子部分。這些部件的可靠性檢測也是風電設備監測的重要部分。機械振動、濕度、溫度和封裝形式都會引起這些部件的失效。此外，風力發電機組在運行時由于多種原因會使電機和機艙在各個方向産生較大的振動，振動的頻率、幅度等參數超過風機設計要求時會對風機的正常運行産生危害。
除了機械部分之外，在風力、溫差、潮濕條件下也将造成線路絕緣耐壓、腐蝕和接觸電阻的失效。目前國内仍然使用阻抗測試來檢測電機故障，然而阻抗測試适用于生産階段的測試，它無法在電機運行過程中對故障進行監測。在電力電子方面，當電流通過半導體器件時功率損失引起的發熱也是造成失效的主要因素。
因此，針對電機的在線有效監測的方法和技術研究依舊面臨著嚴峻的挑戰，有必要采用無損檢測和健康監控對電力電子系統進行狀态監控。

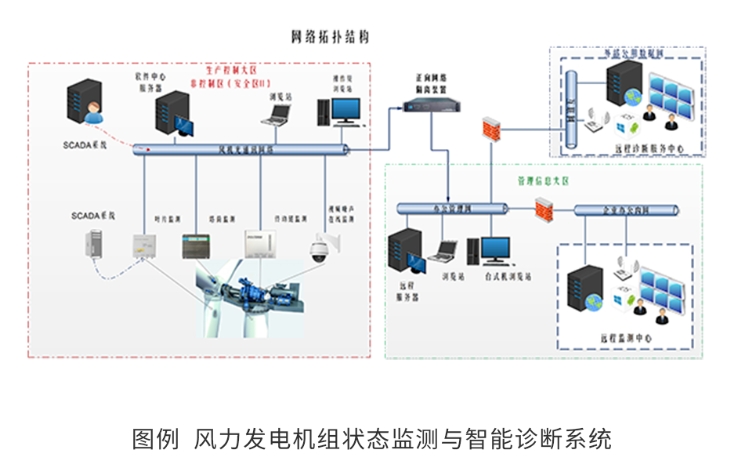

· 風電系統運行監控、狀态評估
由于風力發電場通常位于丘陵山區、偏遠的西部地區、沿海海岸或者海上，且發電設備監控需要對包括風力葉片等旋轉部件在内的大量元器件和系統進行檢測、監控和信息處理。可更新能源的特征決定了風力發電系統在與電網接口方面具有複雜性，在線監控和信息收集和集成技術能夠為系統的高效性和可靠性提供有利的技術支撐。
無線傳感網絡綜合了傳感器技術、嵌入式計算技術、現代網絡與無線通信技術、分布式信息處理技術等多領域技術，其網絡由随機分布的集成微型電源、敏感元件、嵌入式處理器、存貯器、通信部件和軟件(包括嵌入式操作系統、嵌入式數據庫系統等)構成的一簇同類或異類傳感器節點與網關節點。每個傳感器節點都可以對周圍環境數據進行采集、簡單計算并可與其他節點及外界進行通信。由大量智能節點組成的傳感器網絡具有很強的自組織能力，其多節點特性使衆多的不同類型傳感器可以通過協同工作進行高質量的測量，并構成一個容錯性優良的無線數據采集系統。
三、風機系統的狀态監測領域主要研究方向
在世界範圍内，針對風力發電系統的無損檢測和健康監控技術仍處于探索階段，缺乏對于整個風電設備的完整的檢測和智能化的狀态評估系統。目前，作為風電技術的重要組成部分，風機系統的狀态監測領域主要有以下幾方面的研究工作:
1.研究對于風力渦輪葉片材料(複合材料)的無損檢測和狀态監測的方法和技術，與負荷分析和破壞模式分析相結合，發展渦輪葉片進行健康監測的無線傳感器網絡。
2.研究針對變速箱的電磁無損檢測和變速箱故障監控狀态監測以及生命周期評估技術。
3.研究針對塔基的無損檢測技術，結合系統穩定性分析，以及系統結構故障監控狀态監測以及生命周期評估技術。
4.研究針對風力發電設備的電力電子部分的故障檢測技術，創建故障預測模型，實現用于電力電子、控制系統的監控和傳感器檢測網絡原型系統。
5.研究用于風力發電系統在線實時狀态檢測的混合傳感器網絡系統并搭建用于數據采集的系統，以及信息融合和實時判斷方法。
四、風電設備無損檢測技術總結
在科技進步和經濟發展的背景下，風力發電事業快速提升，但風力發電系統具有複雜性、非線性等特點，緻使其運行過程中可能受到某些因素的影響而出現異常，導緻供電質量不佳。所以，利用無損檢測技術來檢測及監控風力發電系統運行情況，檢測電力電子設備、發電機、齒輪箱、風電系統等重要設備的運行狀态，以便及時發現異常、排除故障，保障整個系統運行安全。
“十四五”期間，我國以風電為代表的的新能源和可再生能源将迎來高質量發展階段，無損檢測技術能夠保障風力發電設備安全運行和整體設備運作環節的有序穩定，對于促進能源轉型提速、推動風電領域高質量發展，發揮著至關重要的作用。
