全自動環形鍛件水浸超聲波爬行器CTS10
軸承鋼圈超聲波探傷爬行器适用于球形、錐形和圓柱形軸承的滾動軸承圈進行超聲波檢測。
關鍵詞：
超聲檢測丨視覺檢測丨轉軸專用設備丨自動化
- 産品描述
-

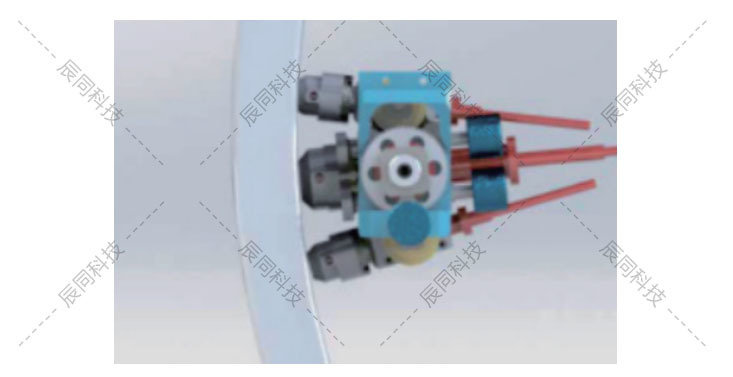

圖例:三探頭布置圖
第一個探頭檢測範圍0-20mm
第二個探頭檢測範圍0-100mm
第三個探頭檢測範圍100-200mm

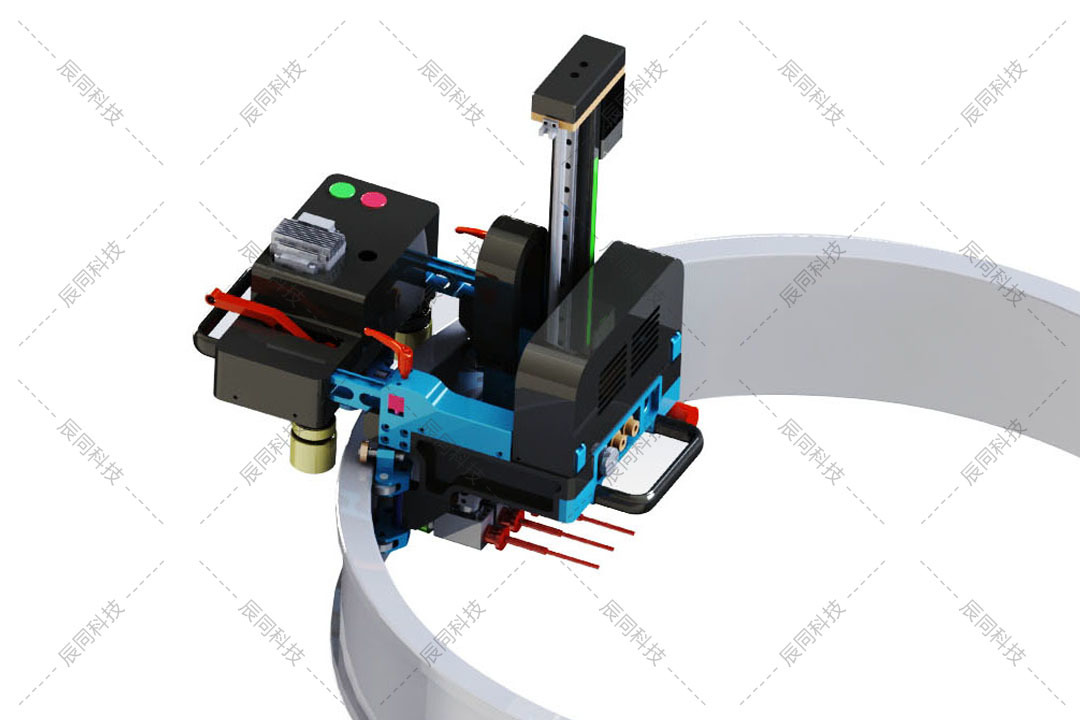

圖例:軸承鋼圈超聲波探傷爬行器适用于球形、錐形和圓柱形軸承的滾動軸承圈進行超聲波檢測。内徑400mm-3000mm，壁厚25mm-200mm
産品參數
功能 實現大型套圈超聲皮探傷檢測 檢測靈敏度 FBHΦ1.0mm 其他要求 工件表面清潔及粗加工産品 檢測範圍 ≥Φ1000mm 漏檢率 0 檢測速度 8min/pcs 誤檢率 ≤3% 設備電源 220V,50Hz 設備氣源 0.5-0.8MPa 系統工作環境 溫度(5~30)℃ 濕度<70% 設備尺寸 500*400*300mm 其他特性 實時顯示檢測狀态 接地電阻 ≤2Ω 超聲波檢測概況
試件 航空試件,檢測靈敏度:FBH0.8mm 管件 航空管件,檢測靈敏度:缺口深度為壁厚的5%至10% 軸承環 高速火車軸承,檢測靈敏度:FBH0.5mm 鋼材 超聲清潔度檢測(SEP1927),檢測靈敏度:FBH0.7mm 焊接齒輪 圓周激光焊接，如汽車部件 棒材和型材 汽車型材,檢測靈敏度:平底孔0.8至1.2mm,取決于交叉區域 汽車零件 輪向齒條,活塞銷,焊接齒輪,鍛造齒輪軸,閥等 規格參數
顯示 顯示類型 TFT-顯示屏 屏幕大小 24“ A-掃顯示 顯示屏窗口顯示最多4個A掃圖，同時顯示所有通道最大幅值顯示。 整流 全波,無(高頻) 顯示範圍 0-5000mm鋼 振幅顯示 %屏幕高度/dB 線性顯示(可選) 顯示 一個窗口中顯示一個或多個檢測功能壁厚[mm,Inch]振幅[%SH] C-顯示 顯示 顯示屏窗口顯示 C-掃圖 所有通道最大幅值顯示 憋流 全波,無(高頻) 顯示範圍 0-5000鋼 振幅顯示 %屏幕高度 發射 探頭類型 雙晶探頭或單晶探頭,通過軟件切換 發射脈沖形式 方波 50、100、150和200Vss,30-1000ns
脈沖重複頻率 4000Hz每個通道 時序程序 在1到64級組合 内部或外部觸發 測量範圍 校準範圍 2.5m-50000m鋼 聲速範圍 100m/s-15000m/s 增益和濾波 頻帶寬度 低通:2MHz 帶通:2,4,10MHz 高通:5MHz 寬頻:1-14MHz 頻率 0.5-20MHz 增益設置 90dB(模拟和數字) 深度補償 64級 數字化 16Bit,100MHz 閘門 閘門數 3,任意移動可彼此重疊 操作類型 正常,方向 事件 振幅、運行時間 缺陷輸出 24-V-兼容可擴展可調幹擾抑制 觸發 閘門1和閘門2可作為觸發源使用因此始波觸發和地波觸發都可以設置，并且可測量壁厚範圍。 其他 溫度範圍 (0~40)°C 尺寸 19“,4HE 通道數 2 壁厚範圍分辨率 150 ps 即0.9μm(典型為0.1-0.01mm) 振幅分辨率 于0,01%BSH 優于0,01%BSH 輸入和輸出控制 每個通道 1x通道釋放
2x缺陷輸出包括抗幹擾和缺陷擴展信号
中心
(所有輸入和輸出都自
動檢測功能觸發是
24-V)輸入: 自動檢測功能觸發計數
輸出: 自動檢測功能觸發有效結IO/nIO
