滲透探傷操作規程
發布時間：
2021-08-20

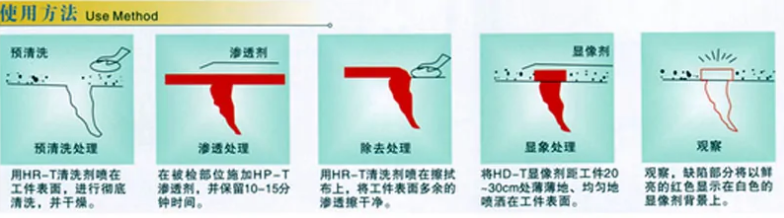

滲透探傷前，必須進行表面清理和預清洗，清除被檢零件表面所有污染物。準備工作範圍應以探傷部位四周向外擴展25毫米。
1)清洗
滲透探傷前，必須進行表面清理和預清洗，清除被檢零件表面所有污染物。準備工作範圍應以探傷部位四周向外擴展25毫米。
清除污物的方法有機械方法、化學方法及溶劑去除法等。
2)滲透
滲透施加方法應根據零件大小、形狀、數量和檢查部位，來選擇噴塗、刷塗、澆塗及浸塗等方法。
在滲透過程中時間的長短與溫度範圍對探測裂紋的靈敏度有很大影響，滲透溫度為15～50℃範圍内時，滲透時間一般分為5～10分鍾;當滲透溫度降低為3～15℃時應根據溫度适當增加滲透時間。
3)去除
溶劑去除型滲透劑用清洗劑去除，除了特别難于去除的場合外，一般都用蘸有清洗劑的布和紙擦拭;不得往複擦拭，不得将被檢件浸于清洗劑中或過量地使用清洗劑;在用水噴法清洗時，水管壓力以0.21MPa為宜，水壓不得大于0.34MPa，水溫不超過43℃。
4)幹燥
幹燥的方法有用幹淨布擦幹、壓縮空氣吹幹、熱風吹幹、熱空氣循環烘幹裝置烘幹等方法。被檢物表面的幹燥溫度應控制在不大于52℃範圍内。
5)顯像
顯像的過程是用顯像劑将缺陷處的滲透液吸附至零件表面，産生清晰可見的缺陷圖象。顯像時間不能太長，顯像劑不能太厚，否則缺陷顯示會變模糊。顯像時間為10～30分鍾，顯像劑厚度為0.05～0.07毫米。
6)檢驗
觀察顯示的迹痕應在顯像劑施加後7～30分鍾内進行，如顯示迹痕的大小不發生變化，則可超過上述時間。
為确保檢查細微的缺陷，被檢零件上的照度至少達到350勒克斯。
探傷結束後，為了防止殘留的顯像劑腐蝕被檢物表面或影響其使用，必要時應清除顯像劑。清除方法可用刷洗、噴氣、噴水、用布或紙擦
